Проектирование фасадов зданий
АЛЬПИКА предлагает вам два направления проектирования, которые являются современными, универсальными и востребованными во всех сферах
- 1 Проектирование навесных фасадов
- 2 Проектирование светопрозрачных конструкций

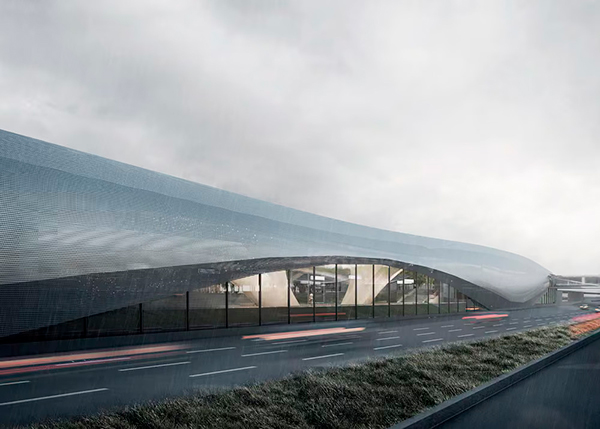

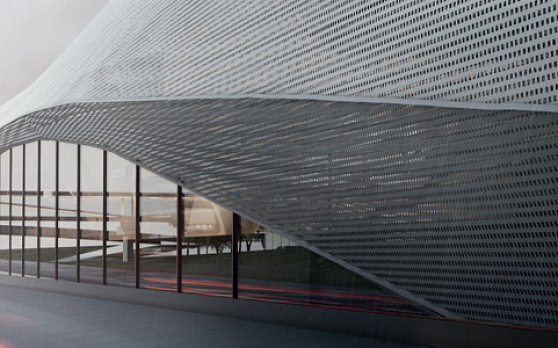

Проектирование навесных фасадов
НВФ состоит из металлокаркаса (несущая подсистема), утеплителя и облицовки. Хотя также возможно и устройство вентфасада без утеплителя. Что же касается облицовки, то есть масса вариантов в плане используемых материалов.
К ним относится керамогранит, фиброцементные плиты, натуральный камень, искусственный камень, клинкерная плитка, объемная керамика, стеклофибробетон, композитные кассеты. Список, как вы понимаете не полный, и решение по выбору того или иного способа отделки фасада принимается индивидуально.
Прежде чем приступить непосредственно к проектированию, выполняется технико-экономическое обоснование проекта. То есть проводятся расчеты, на основании которых выбирается архитектурное решение и создаются конструкторские чертежи. Далее проектом определяется авторское видение архитектуры объекта, включая фактуры и цвета облицовки. А рабочие чертежи, выполняя проектирование навесных фасадных систем, предполагают расчет нагрузок, учитывают кривизну стен и эксплуатационные характеристики объекта, включая теплопроводность.

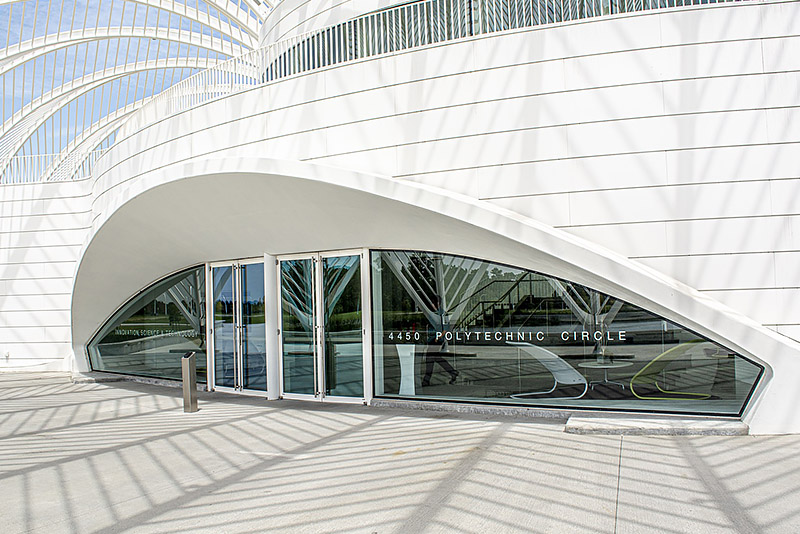

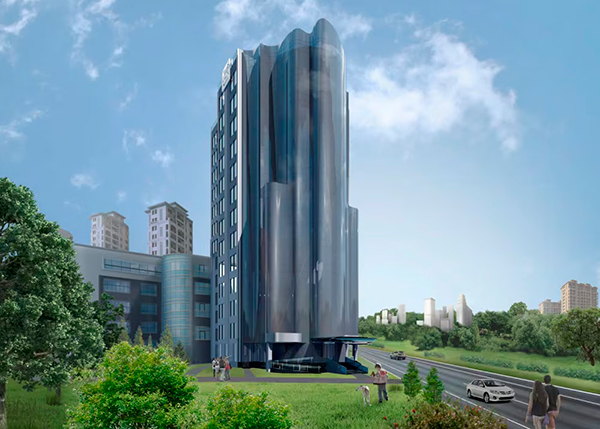

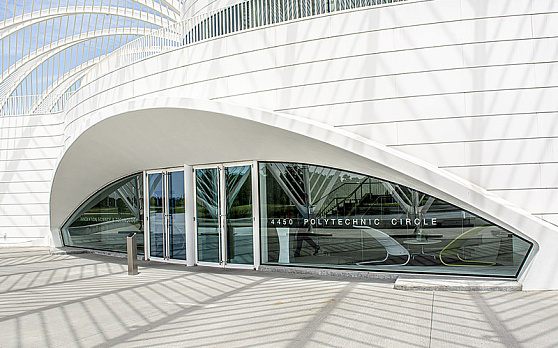

Проектирование светопрозрачных конструкций
Для СПК применяются различные системы остекления. Они отличаются по типам, включая стоечно-ригельное остекление (структурное и полуструктурное) и спайдерное остекление, то есть безрамное. Выбор того или иного вида обусловлен дизайнерским решением, которое и ложится в основу АР (архитектурный раздел). Чтобы заказчик имел возможность оценить, как будет выглядеть фасад здания, создается 3-D визуализация конструктива. Создаваемая трехмерная модель, соответственно, является частью проекта.
Светопрозрачные конструкции можно смело назвать безупречными в плане дизайна, но, помимо этого, они обладают еще и современной функциональностью. Причем главная задача проектной организации — это как раз найти идеальный баланс. То есть речь идет про баланс между параметрами по энергоэффективности и эффектным экстерьером строения.
И с этими задачами, разумеется, специалисты конструкторского бюро АЛЬПИКА прекрасно справляются. При этом заказчик получает за абсолютно адекватные деньги инвестиционно привлекательный объект с инновационной системой остекления фасада.
Почему эти современные направления проектирования фасадов пользуются спросом
Навесные вентилируемые фасадные системы (НВФС) и СПК — это два разный способа выполнить фасадные работы. Но, независимо от того, какое направление ведения работ будет выбрано, компания АЛЬПИКА прекрасно справиться с разработкой и реализацией проекта. К тому же, у нас есть для вас кое-что особенное. То есть вам доступна услуга, аналогов которой у других компаний просто нет.
Производственные мощности нашей компании снимают любые ограничения по объему и сложности проведения работ. А узкая специализация и многолетний опыт обеспечивают безупречный результат. То есть при обращении к нам, вам гарантировано получаете высокое качество выполненных работ наряду с доступной стоимостью.
Стоимость фасадного проектирования
Тип конструкции |
до 200 м.кв., стоимость в
рублях за 1кв. метр
проектируемой
конструкции
|
от 200 до 1 000 м.кв.,
стоимость в рублях за
1кв. метр проектируемой
конструкции
|
от 1 000 до 5 000 м.кв.,
стоимость в рублях за
1кв. метр проектируемой
конструкции
|
от 5 000 до 10 000 м.кв.,
стоимость в рублях за
1кв. метр проектируемой
конструкции
|
свыше 10 000 м.кв.,
стоимость в рублях за
1кв. метр проектируемой
конструкции
|
Светопрозрачные стоечно-ригельные фасады | 100 руб. | 90 руб. | 80 руб. | 70 руб. | 60 руб. |
Зимние сады | 200 руб. | 180 руб. | 160 руб. | 140 руб. | 120 руб. |
Парметрические фасады | 450 руб. | 405 руб. | 360 руб. | 315 руб. | 270 руб. |
Отдельные конструкции | 200 руб. | 180 руб. | 160 руб. | 140 руб. | 120 руб. |
Навесные фасадные системы | 65 руб. | 58 руб. | 52 руб. | 45 руб. | 39 руб. |
Примеры работ по проектированию и монтажу фасадов
Преимущества проектирования и устройства фасадов под ключ в АЛЬПИКА
Проводим предварительные работы, то есть техническое обследование объекта, БЕСПЛАТНО
Вы получаете в качестве подарка за сотрудничество проект навесного вентилируемого фасада
Чтобы вы могли изначально понимать, каким будет результат нашей работы, мы предоставим вам 3D-визуализацию
Оформим колористический паспорт фасада здания в соответствии с требованиями Законодательства РФ
Этапы проектирования фасадов
Проводим предварительные работы, то есть техническое обследование объекта, БЕСПЛАТНО
Вы получаете в качестве подарка за сотрудничество проект навесного вентилируемого фасада
Чтобы вы могли изначально понимать, каким будет результат нашей работы, мы предоставим вам 3D-визуализацию
Оформим колористический паспорт фасада здания в соответствии с требованиями Законодательства РФ
Этапы проектирования фасадов
Создание исполнительной документации данного типа является достаточно сложным процессом, который требует строгого соблюдения очередности работ:
- Технико – экономическое обоснование, чтобы в последующим выполнить строительно-монтажные работы. В том числе, сюда входят расчеты на основании исполнительной геодезической съемки фасада.
- Выбор проектного решения с определением вида фасада и способа его монтажа, разработка ПД. То есть схемы, где обозначены узлы примыкания к витражам. Но не только к ним, ведь важно как, исходя из технических особенностей фасадной части здания, будет организовано примыкание парапетов, цоколя, пожарных отсечек и других элементов.
- 3D-визуализация проекта, то есть после того, как выбрано проектное решение заказчик получает реалистичную трехмерную модель фасада.
- В состав проекта обязательно входит пояснительная записка к рабочей документации и приложения с результатами проведенных испытаний. А завершает процесс получение положительного заключения экспертизы, что подтверждает, в том числе, соответствие государственным стандартам.
- Кульминацией проектирования становится пакет документов, утвержденный в надзорных органах в соответствии с требованиями законодательства РФ.
В стоимость проектных работ входит
- 1Отработка замеров, исходных данных (перенос съемки в Автокад, привязка к высотным отметкам, осям на фасадах, планах, разрезах)
- 2Подготовка КМ Состав раздела КМ
- Расчеты (статика, крепеж, кронштейны)
- Общие виды
- Планы
- Альбом узлов
- Заявка на материал
- 3Подготовка КМД Состав раздела КМД:
- Альбом типовых обработок и сборок
- Чертежи общего вида витражей с маркировкой элементов
- Деталировочные чертежи элементов (по необходимости)
- Чертежи кронштейнов и стальных элементов
- Производственный список материала (повитражно)
- Спецификация деталей (производственная спецификация). Повитражно
- Спецификация на заполнения (повитражно)
- Спецификация на монтажные материалы (повитражно)
- 4Раздел КМД на оконно-дверные изделия
- Альбом типовых обработок и сборок
- Чертежи общего вида окон/дверей с маркировкой элементов
- Деталировочные чертежи элементов (по необходимости)
- Производственный список материала (поиздельно)
- Спецификация деталей (производственная спецификация)
- 5Комплект монтажной документации
- Чертежи с маркировкой заполнений
- Чертежи общего вида с привязкой к осям/элементам здания
- Схема установки кронштейнов
- Монтажная спецификация (поиздельно)
Какими особенностями обладают НВФ и СПК
Навесная фасадная система утепления в данном типе конструкций (НВФ) защищена облицовкой от любых атмосферных воздействий, то есть между навесной облицовкой и утеплителем образуется воздушный зазор. Аналогично этому, светопрозрачные конструкции защищают от нежелательного воздействия извне и являются надежными и практичными. Что касается сфер применения, то на сегодняшний день эти системы фасадов активно используются в жилом и промышленном строительстве. Но также они применяются, разумеется, и для выполнения работ по реконструкции зданий.
Что обязательно включается в проект фасада здания
В 1996 году, а точнее — 1 июля, вступил в силу Закон г.Москвы с номером 22. Согласно его содержанию, все собственники зданий обязаны поддерживать в сохранности и исправном состоянии фасады зданий и сооружений. Как, впрочем, и арендаторы либо компании, владеющие объектами недвижимости на правах оперативного или хозяйственного управления. То есть содержать, ремонтировать, реставрировать фасады собственники зданий и приравненные к ним юридические лица обязаны. Эта информация отражается в проектной документации, то есть проектировщики рассчитывают и фиксируют документально регулярность технического обслуживания фасадных конструкций, согласно утвержденным нормативам.
Какой объем работ по проектированию мы выполняем
- Проект фасада здания под ключ с согласованием в государственных инстанциях
- Проектирование компонентов фасадных систем
- Разработка ОПР (Проект стадии П)
- Разработка РД, КМ (Проект стадии Р)
Что включает ОПР (проект стадии П)
- Виды и способы крепления элементов конструкции, в том числе, как устроены стыковочные узлы элементов фасада. Причем как типовые узлы, так и нетиповые, то есть относящиеся к реализации данного конкретного объекта.
- Характеристики теплоизоляционных материалов и облицовочных материалов.
- Чертежи, включая детальные чертежи фасадных элементов, и развертки фрагментов навесного фасада
- Схемы, указывающие месторасположение инженерных коммуникаций
Как выполняется подготовка рабочей документации (проекта стадии Р)
Стадия Р является ничуть не менее важной, чем стадия П. И несмотря на то, что именно проектная документация проходит экспертизу, комплект РД служит руководством к действию при выполнении работ по устройству фасада. То есть в него входят такие документы, как ведомость материалов, сметные расчеты, спецификации оборудования. И, как следствие, грамотно выполненная стадия Р напрямую сказывается на качестве и стоимости работ.
Какие есть ключевые моменты, когда создается проект навесного вентфасада и проект СПК
- Грамотное и подробное техническое задание. Именно оно является основой, и формирует все особенности конструкций. Сюда же относится топографическая съемка с выполненной привязкой согласно требованиям Генерального плана строительства, а также анализ несущей нагрузки.
- Четкое, с выверенной геометрией стен, и безошибочное выполнение рабочего проекта. То есть к РД относятся как спецификации используемых материалов, так и раскладка облицовочных композиций и фасадных составляющих. И да, спецификация материалов включает также выбор применяемых в установке фасада подсистемы НВФ, теплоизолятора, ветрозащиты. Соответственно, если мы говорим про вентфасады.
Соблюдение ГОСТов и СНИПов при создании проекта даже не обсуждается, это само по себе разумеющееся требование для всех организаций, оказывающих проектные услуги и выполняющих строительно-монтажные работы. А наша особенность и преимущество заключается в том, что разработкой проекта занимаются проектировщики высокой квалификации. Плюс с тому, мы выполняем индивидуальное проектирование для каждого заказчика. То есть это значит, что мы не используем никаких типовых проектов и шаблонов. И, что немаловажно, после окончания проектирования, вы не останетесь с проектом на руках. Мы применяем комплексный подход к вопросу, обеспечивая для вас весь цикл
Проектирование навесных фасадов/ Проектирование СПК
Производство вентфасадов/ Производство светопрозрачных конструкций
Монтаж навесного фасада/ Монтаж СПК
Согласование проекта в государственных инстанциях
АЛЬПИКА проходит все необходимые этапы проверки и выполняет согласование фасадных проектов в надзорных органах РФ. Также мы представляем по требованию заказчика техническую документацию, которая требуется для возведения конструкции на законных основаниях.
Кто готовит исполнительную документацию по проекту, что в нее входит
Ввод в эксплуатацию здания производится на основании комплекта исполнительной документации. Ее подготовкой также занимается АЛЬПИКА, предлагая вам предоставление ИД в полном объеме в соответствии с предъявляемыми к ее оформлению требованиями, в том числе:
- Исполнительная документация по проекту, а также исполнительные схемы, паспорта качества и сертификаты качества
- Надлежащим образом оформленные общий журнал работ и специальные журналы работ
- Протоколы и Акты, подтверждающие прохождение конструкциями испытаний, Акты скрытых работ
В завершении Комитет по градостроительству и Архитектуре выдает Паспорт фасада на объект. И его получение можно уже смело назвать завершающим этапом этого ответственного процесса.
Зачем проектируют навесные вентфасады и светопрозрачные конструкции, в чем их преимущества
- Обеспечение за счет современных ограждающих конструкций надежной теплозащиты здания
- Таким образом достигается снижение уровня шума, то есть хорошая звукоизоляция в здании. При этом следует обязательно учитывать внешний звуковой фон
- Вентфасад, как и светопрозрачные конструкции из алюминия, является прочным и долговечным. К тому же они устойчивы к атмосферным воздействиям
- Современные фасадные системы являются экономичными в плане расхода материалов, что немаловажно для снижения себестоимости работ
- Благодаря их применению обеспечивается хороший уровень пожаробезопасности и огнестойкости строений
Чем компания АЛЬПИКА поможет вам в реализации проекта
Вы можете смело доверить нам весь процесс, то есть от идеи и вплоть до получения всех необходимых согласований, разрешений. Высокая несущая способность конструкций наряду с важными эксплуатационными характеристиками делают наши уникальные по части дизайна фасады практически вечными. Обращаясь к нам, вы получаете не просто комплекс расчетов и чертежей, но и экспертные заключения и сертификаты. Причем при проектировании обязательно принимаются в расчет такие показатели, как:
- В какой сейсмической и климатической зоне находится участок строительства
- Какой вид грунта и рельеф грунта преобладает на ЗУ
- Что за материалы использованы для возведения стен. Также, кстати, следует оценить такой показатель, как кривизна стен
- Технические показатели, включая такие, как несущая способность конструкции и ее элементов, а также возможная дополнительная нагрузка на строение
- Коррозийная устойчивость, износостойкость конструкций и их срок службы
- Показатели по части энергоэффективности здания, то есть возможные расчетные теплопотери
- Требования пожарной безопасности, как прописанные в ГОСТ, так и принятые для конкретного объекта в СТУ
- Сейсмическая безопасность здания для районов с особыми требованиями по данному показателю
- Эстетическая привлекательность с идеально подобранным стилем оформления фасада
На каких типах зданий выполняется монтаж навесных фасадов и устройство светопрозрачных конструкций
Торговые центры (ТЦ) и комплексы (ТК)
Развлекательные центры и ТРК
Отели, санатории, пансионаты
Административные здания
Офисные центры и бизнес-центры
Частные дома и коттеджи
Почему вам нужно обратиться к нам, чтобы выполнить устройство фасада под ключ
Нам под силу справиться с любыми, даже самыми нестандартными и сложными, задумками архитектора. Если вы перейдете в раздел Портфолио, то сможете ознакомиться с примерами работ. Также мы хотим сгруппировать преимущества сотрудничества с компанией АЛЬПИКА для вас:
АЛЬПИКА входит в Национальное объединение строителей, являющееся крупнейшим СРО в строительной сфере
Вся предоставляемая по ходу выполнения и по результатам работ документация отвечает требованиям Российского Законодательства и Международных стандартов качества.
У нас есть все необходимые для ведения деятельности лицензии, сертификаты и допуски СРО
Лучшее соотношение цена-качество, а если быть точнее, то безупречное качество проектирования, производства и монтажа по приемлемой цене без наценок посредников
Оказание услуг по проектированию, изготовлению и монтажу фасадных конструкций в сжатые сроки, которые зафиксированы в договоре и графике производства работ
Выполняем полный цикл: от проектирования и изготовления фасадных конструкций и вплоть до монтажа на объекте. Также обеспечиваем обслуживание фасадов при необходимости после установки
Огромный опыт работ и исключительно успешная реализация проектов. В чем вы можете убедиться и сами, ознакомившись с примерами и портфолио
Отличные рекомендации от крупных компаний нашей страны, которые поделились отзывами о результате и процессе взаимодействия
Предоставляем расширенную гарантию на срок 7 лет, несем юридические гарантии по договору и страхуем строительные риски
Обеспечиваем дополнительные финансовые привилегии постоянным заказчикам и в зависимости от объема заказа
Если необходимо, то предоставляем банковскую гарантию на работу от надежного банка России
Производственные мощности нашей организации и профессионализм сотрудников позволяют выполнять заказы независимо от объема работ и сложности
