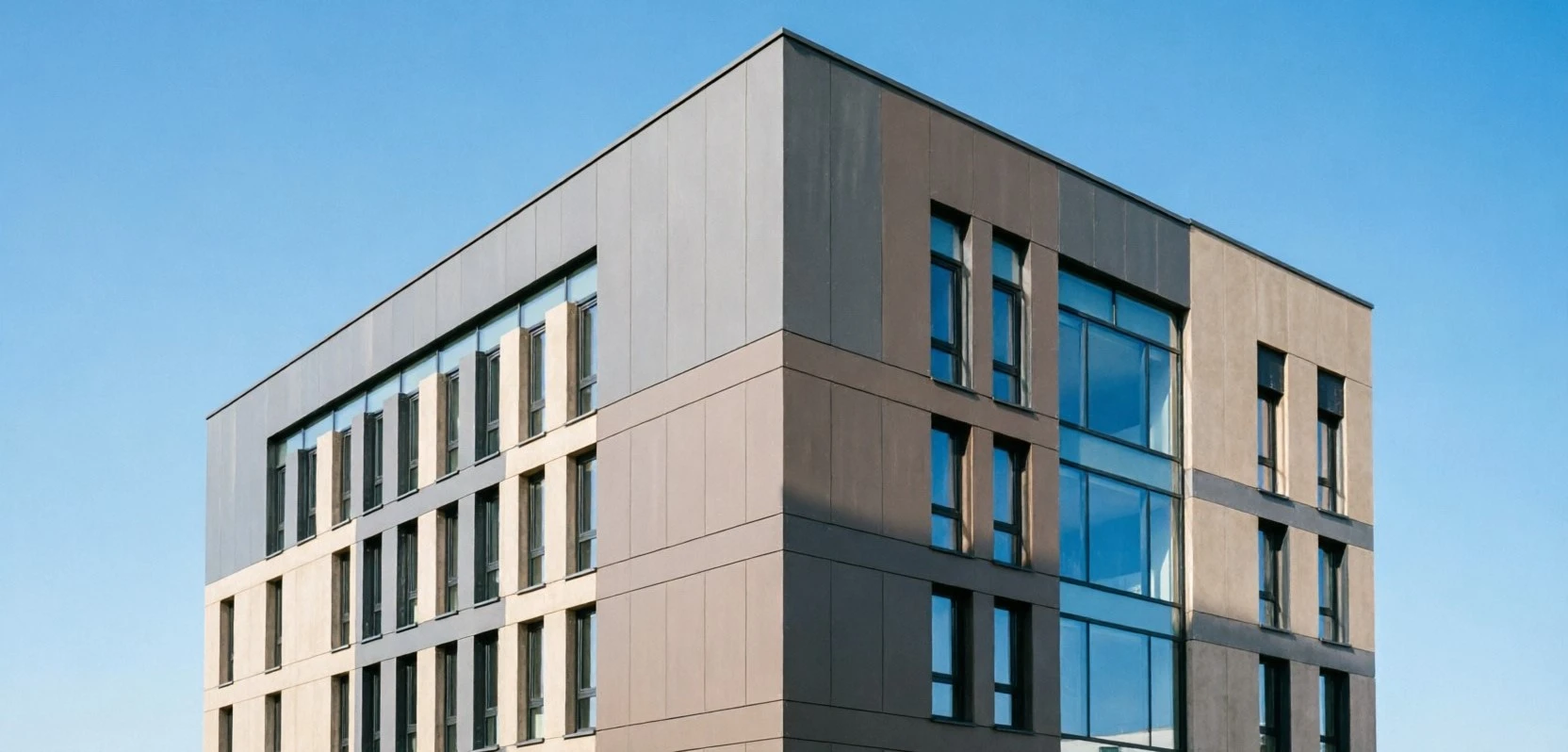

Архитектурные НВФ с использованием крупноформатных HPL-панелей и фиброцемента

Современная архитектура стремится к использованию крупноформатных облицовочных материалов, которые позволяют создавать монументальные и лаконичные фасады с минимальным количеством стыков. HPL-панели (ламинат высокого давления) и фиброцементные плиты занимают лидирующие позиции в этом сегменте благодаря сочетанию эстетики, долговечности и технологичности. Однако реализация проектов с большими форматами облицовки требует особого инженерного подхода к системе крепления и учета физических свойств материалов.

Компания Alpicagroup специализируется на монтаже сложных фасадных систем с использованием крупноформатных плит. Мы обеспечиваем правильный расчет подсистемы, подбор скрытых или видимых способов крепления и компенсацию температурных деформаций. В данном материале рассматриваются специфика облицовки фасада фиброцементными панелями и HPL, особенности крепления на аграфах и кайлах, а также требования к устойчивости конструкции при ветровых нагрузках.

Характеристики материалов и эстетические возможности

HPL панели для фасадов представляют собой многослойный материал, спрессованный под высоким давлением и температурой. Верхний декоративный слой защищен от ультрафиолета и механических повреждений, что обеспечивает сохранность цвета на протяжении 20–30 лет. Материал обладает высокой ударопрочностью и устойчивостью к graffiti, что делает его предпочтительным выбором для общественных зданий в городской среде.

Фиброцементные панели производятся из цементного раствора, армированного целлюлозными волокнами. Вентилируемый фасад из фиброцементных панелей отличается экологичностью, негорючестью и способностью имитировать фактуру натурального камня, дерева или бетона. Фасад из фиброцементных плит обладает высокой морозостойкостью и не подвержен коррозии, что гарантирует длительный срок службы без необходимости дополнительного обслуживания.

Крупноформатные плиты позволяют сократить количество горизонтальных и вертикальных стыков, создавая эффект монолитной поверхности. Стандартные размеры панелей могут достигать 1,5х3 метра и более, что снижает трудоемкость монтажа, но повышает требования к несущей способности подсистемы. Вес квадратного метра фиброцемента составляет 15–20 кг, а HPL — 10–14 кг, что необходимо учитывать при расчете нагрузок на несущие конструкции здания.

Системы крепления: скрытые и видимые решения

Выбор способа фиксации панелей определяет визуальный облик фасада и стоимость реализации проекта. Облицовка фасада фиброцементными панелями может выполняться как с видимым крепежом, так и со скрытой системой фиксации. Каждый метод имеет свои технические особенности и область применения.

Видимое крепление осуществляется через сквозные отверстия в панелях с использованием заклепок или саморезов из нержавеющей стали. Этот метод проще в монтаже и дешевле, однако нарушает целостность внешнего слоя материала. Для компенсации этого эффекта применяются декоративные шайбы в цвет панели или специальная раскладка, где крепеж становится частью архитектурного ритма.

Скрытое крепление является премиальным решением, обеспечивающим идеальную плоскость без видимых элементов фиксации. Для реализации используются специальные крепежные элементы — аграфы и кайлы. Аграфы представляют собой плоские пластины из нержавеющей стали, которые крепятся к тыльной стороне панели и защелкиваются на направляющих профилях. Кайлы — это профилированные шины, в которые вставляется край панели.

Преимущества скрытой системы крепления:

• Эстетика монолитной поверхности без видимых точек фиксации.
• Защита мест крепления от атмосферных воздействий и коррозии.
• Возможность демонтажа отдельных панелей для доступа к утеплителю или коммуникациям.
• Компенсация температурных расширений материала за счет подвижности узлов.

Скрытая система требует более высокой точности изготовления панелей и квалификации монтажных бригад. Компания Alpicagroup использует сертифицированные системы крепления, прошедшие испытания на несущую способность и долговечность.

Инженерные расчеты и ветровые нагрузки

Крупноформатные панели обладают высокой парусностью, что создает значительные ветровые нагрузки на подсистему фасада. Вентилируемый фасад из фиброцементных панелей должен выдерживать не только собственный вес, но и динамические воздействия ветра, включая зоны повышенного разрежения на углах здания и кровле.

Расчет ветровой нагрузки выполняется согласно СП 20.13330 с учетом высоты здания, типа местности и аэродинамических коэффициентов. Для больших форматов плит шаг установки направляющих профилей может быть уменьшен для обеспечения жесткости конструкции. Также увеличивается количество точек крепления каждой панели, чтобы распределить нагрузку равномерно.

Особое внимание уделяется зазорам между панелями. Температурные деформации материалов могут достигать нескольких миллиметров на погонный метр при сезонных перепадах температур. Если не предусмотреть компенсационные швы, возникает риск коробления панелей, разрушения кромок или выдавливания крепежных элементов.

Параметры устройства компенсационных швов:

• Ширина вертикальных и горизонтальных зазоров рассчитывается исходя из максимальных перепадов температур в регионе.
• Крепление панели выполняется в одной точке жестко, в остальных — с возможностью скольжения.
• Угловые элементы и стыки на парапетах требуют увеличенных зазоров для компенсации деформаций.
• Герметизация швов выполняется материалами, сохраняющими эластичность на протяжении всего срока эксплуатации.

Инженеры Alpicagroup выполняют детальный расчет температурных расширений для каждого проекта, подбирая оптимальную ширину швов и конфигурацию крепежных узлов. Это гарантирует отсутствие деформаций и сохранение герметичности фасада в любых климатических условиях.

Преимущества работы с Alpicagroup

Заказчики фасадных систем с крупноформатной облицовкой получают комплексное решение от проектирования до сдачи объекта.

Преимущество	Результат для заказчика
Инженерный расчет	Подтвержденная устойчивость подсистемы к ветровым нагрузкам
Подбор крепежа	Оптимальный выбор между скрытой и видимой системой крепления
Точность монтажа	Соблюдение зазоров и плоскостности фасада в пределах допусков
Логистика	Бережная доставка крупноформатных плит и хранение на объекте
Гарантия	Ответственность за материалы и работы в рамках одного контракта

Такой подход обеспечивает долговечность фасада и отсутствие рекламаций в процессе эксплуатации.

Область применения крупноформатных систем

Использование HPL и фиброцемента наиболее целесообразно в следующих случаях:

• Общественные и административные здания с требованиями к презентабельному облику.
• Торговые центры и офисные комплексы класса А и В+.
• Образовательные учреждения с повышенными требованиями к антивандальной прочности.
• Реконструкция существующих фасадов с целью модернизации внешнего вида.
• Объекты в агрессивной городской среде илиблизи промышленных зон.
• Здания с требованиями к негорючести облицовки (класс НГ).

Фасад из фиброцементных плит и HPL-панелей сочетает современную эстетику с высокими эксплуатационными характеристиками.

Контроль качества и логистика

Крупноформатные панели требуют особых условий транспортировки и хранения. Материал должен перевозиться в вертикальном положении на специальных поддонах, исключающих прогиб и повреждение кромок. На объекте предусматриваются крытые складские площадки для защиты панелей от атмосферных осадков перед монтажом.

Входной контроль качества включает проверку геометрии плит, целостности защитного покрытия и соответствия цвета утвержденному образцу. Alpicagroup проводит выборочные испытания крепежных узлов на вырыв для подтверждения расчетных нагрузок перед началом массового монтажа.

Заключение

Архитектурные НВФ с использованием крупноформатных HPL-панелей и фиброцемента требуют профессионального подхода к проектированию узлов крепления и учету температурных деформаций. Правильный выбор системы фиксации, расчет ветровых нагрузок и устройство компенсационных швов обеспечивают надежность и эстетику фасада.

Компания Alpicagroup обладает опытом реализации проектов с крупноформатной облицовкой любой сложности. Мы гарантируем точность инженерных расчетов, качество монтажа и соответствие архитектурной концепции объекта.
